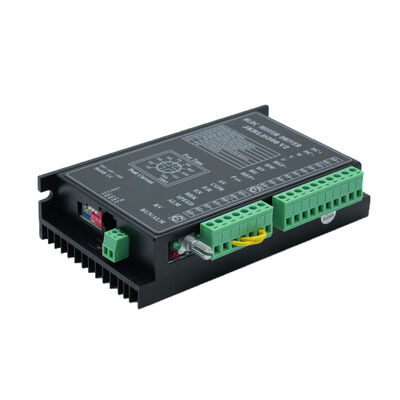

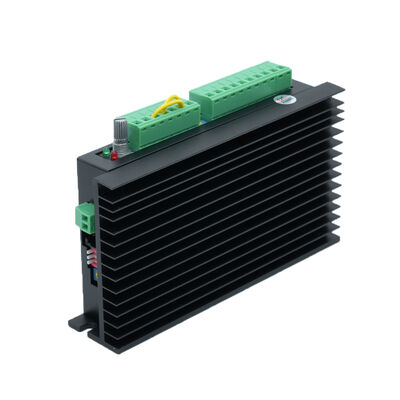

JKBLD120 Trình điều khiển động cơ DC không chổi than 10V ~ 30VDC 0A-8A cho động cơ BLDC 0-120w

JKBLD120 Trình điều khiển động cơ DC không chổi than 10V ~ 30VDC 0A-8A cho động cơ BLDC 0-120w

JKBLD120 Trình điều khiển động cơ DC không chổi than 10V ~ 30VDC 0A-8A cho động cơ BLDC 0-120w
video
JKBLD120 Trình điều khiển động cơ DC không chổi than 10V ~ 30VDC 0A-8A cho động cơ BLDC 0-120w
Thông tin chi tiết sản phẩm:
Nguồn gốc: Giang Tô, Trung Quốc (Đại lục)
Hàng hiệu: Jkongmotor
Chứng nhận: CE, ROHS,ISO9001
Số mô hình: JKBLS120
Thanh toán:
Số lượng đặt hàng tối thiểu: 3-10 CÁI
Giá bán: US $17.00 - US $22.00
chi tiết đóng gói: <i>with export carton .</i> <b>với thùng carton xuất khẩu.</b> <i>big quantity with pallet</i> <b>số
Thời gian giao hàng: Đối với mẫu, 7-15 ngày / Đối với hàng loạt, 15-25 ngày
Điều khoản thanh toán: T / T, paypal, Western Union, L / C
Khả năng cung cấp: 50000 chiếc / tháng
Tiếp xúc
Chi tiết sản phẩm
Loại động cơ: Động cơ DC Điện áp đầu vào: 12V- 30V
Tốc độ của xe gắn máy: 20000 vòng / phút Trọng lượng: 0,6CE ROHSkg
chứng nhận: CE ROHS Động cơ phù hợp: 0 - 120W
Điểm nổi bật:

trình điều khiển động cơ bldc

,

trình điều khiển động cơ

10V ~ 30VDC 0A-8A Trình điều khiển động cơ Dc không chổi than JKBLD120 cho động cơ Bldc 0-120w



Động cơ phù hợp:

Người mẫu
Sự chỉ rõ Đơn vị JK57BLS01 JK57BLS02 JK57BLS03 JK57BLS04
Số pha Giai đoạn 3
Số lượng cực Ba Lan 4
Điện áp định mức VDC 36
Tốc độ định mức Rpm 4000
Mô-men xoắn định mức Nm 0,11 0,22 0,33 0,44
Đánh giá hiện tại Amps 2 3.6 5.3 6,8
Công suất định mức W 46 92 138 184
Mô men xoắn cực đại Nm 0,33 0,66 1 1,32
Dòng cao điểm Amps 6,8 11,5 15,5 20,5
Quay lại EMF V / Krpm 7.7 7.4 7.3 7.1
Không đổi mô-men xoắn Nm / A 0,073 0,07 0,07 0,068
Quán tính rôto gc㎡ 75 119 173 230
Chiều dài cơ thể mm 47 67 87 107
Trọng lượng Kilôgam 0,44 0,75 1 1,25
cảm biến Honeywell
Lớp cách nhiệt B
Mức độ bảo vệ IP30
Nhiệt độ bảo quản -25 ~ + 70 ℃
Nhiệt độ hoạt động -15 ~ + 50 ℃
Độ ẩm làm việc 85% RH
Môi trường làm việc Ngoài trời (không có ánh nắng trực tiếp), không có khí ăn mòn, không có khí dễ cháy, không có sương dầu, không có bụi
Độ cao 1000 mét trở xuống


    Người mẫu
Sự chỉ rõ Đơn vị JK60BLS01 JK60BLS02 JK60BLS03 JK60BLS04
Số pha Giai đoạn 3
umber Of Ba Lan Ba Lan số 8
Điện áp định mức VDC 48
Tốc độ định mức Rpm 3000
Mô-men xoắn định mức Nm 0,3 0,6 0,9 1,2
Đánh giá hiện tại Amps 2,8 5.2 7,5 9.5
Công suất định mức W 94 188 283 377
Mô men xoắn cực đại Nm 0,9 1,8 2,7 3.6
Dòng cao điểm Amps 8,4 15,6 22,5 28,5
Quay lại EMF V / Krpm 12.1 12,6 12.4 13.3
Không đổi mô-men xoắn Nm / A 0,116 0,12 0,118 0,127
Quán tính rôto Kg.c㎡ 0,24 0,48 0,72 0,96
Chiều dài cơ thể mm 78 99 120 141
Trọng lượng Kilôgam 0,85 1,25 1,65 2,05
cảm biến Honeywell
Lớp cách nhiệt B
Mức độ bảo vệ IP30
Nhiệt độ bảo quản -25 ~ + 70 ℃
Nhiệt độ hoạt động -15 ~ + 50 ℃
Độ ẩm làm việc <= 85% RH
Môi trường làm việc Không có ánh nắng trực tiếp, không ăn mòn khí, khí dễ cháy, sương mù dầu, không bụi.
Độ cao 1000m trở xuống



Tham số Min Đã đánh giá Max Đơn vị
Góc cảm biến sảnh động cơ 120 ° / 240 °
Đầu vào nguồn DC 12 24 30 V
Thúc đẩy đầu ra hiện tại   5 số 8 MỘT
Tốc độ động cơ phù hợp 0   20000 vòng / phút
Điện áp cảm biến Hall 4,5 5 5.5 V
Cảm biến Hall hiện tại   20   mA
Chiết áp bên ngoài   10 nghìn   Ω

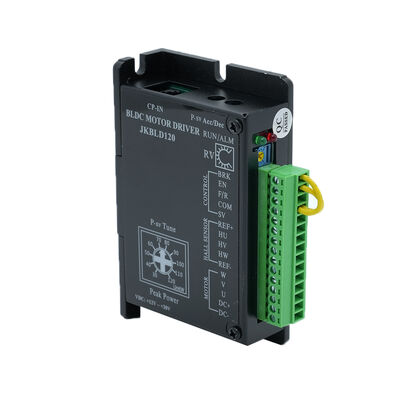

dấu

định nghĩa

DC + / DC-

Đầu vào nguồn điện (DC12V ~ DC30V) không mắc lỗi + và -

U, V, W

Dây dẫn động cơ kết nối dây dày

Hu, Hv, Hw

Kết nối dây dẫn tín hiệu hội trường (dây mỏng Hu, Hv, Hw)

REF +

Nguồn điện hội trường + (cho đầu vào động cơ hội trường + 5V)

REF-

Nguồn điện hội trường - (mặt đất hội trường kết nối cổng này)

VCC

Cổng cấp nguồn chiết áp bên ngoài (chỉ có thể sử dụng cho chiết áp, không thể sử dụng cho các mạch bên ngoài khác)

SV

Đầu nối chiết áp bên ngoài (Xem lưu ý quy định tốc độ)

COM

cổng chung (Mức thấp)

F / R

Hướng: treo lơ lửng hoặc chuyển tiếp cấp độ cao, đảo ngược cấp độ thấplưu ý 1

EN

Kích hoạt: mức cao / dừng mức thấp / chạy ghi chú 1

BRK

Phanh nhanh: mức cao / dừng mức thấp / chạy lưu ý 1



JKBLD120 Trình điều khiển động cơ DC không chổi than 10V ~ 30VDC 0A-8A cho động cơ BLDC 0-120w 0

JKBLD120 Trình điều khiển động cơ DC không chổi than 10V ~ 30VDC 0A-8A cho động cơ BLDC 0-120w 1

JKBLD120 Trình điều khiển động cơ DC không chổi than 10V ~ 30VDC 0A-8A cho động cơ BLDC 0-120w 2

JKBLD120 Trình điều khiển động cơ DC không chổi than 10V ~ 30VDC 0A-8A cho động cơ BLDC 0-120w 3

JKBLD120 Trình điều khiển động cơ DC không chổi than 10V ~ 30VDC 0A-8A cho động cơ BLDC 0-120w 4

JKBLD120 Trình điều khiển động cơ DC không chổi than 10V ~ 30VDC 0A-8A cho động cơ BLDC 0-120w 5
