Nguồn gốc: | Giang Tô, Trung Quốc (Đại lục) |
Hàng hiệu: | Jkongmotor |
Chứng nhận: | CE, ROHS,ISO9001 |
Số mô hình: | DM542 |
Số lượng đặt hàng tối thiểu: | 3-10 CÁI |
---|---|
Giá bán: | US$15.8 ~ US$23.5 |
chi tiết đóng gói: | <i>with export carton .</i> <b>với thùng carton xuất khẩu.</b> <i>big quantity with pallet</i> <b>số |
Thời gian giao hàng: | Đối với mẫu, 7-15 ngày / Đối với hàng loạt, 15-25 ngày |
Điều khoản thanh toán: | T / T, paypal, Western Union, L / C |
Khả năng cung cấp: | 100000 CÁI / Tháng |
Tên: | Bộ điều khiển động cơ bước | Cung cấp hiệu điện thế: | 18VDC - 60VDC |
---|---|---|---|
hiện hành: | 1A - 4,2A | cân nặng: | 300g |
Được chứng nhận: | CE ROHS | Động cơ phù hợp: | Động cơ bước Nema17 / 23 |
màu sắc: | màu xanh dương | Chứng nhận: | CE, ROHS, ISO9001 |
Thuận lợi: | Ổn định tốc độ và điều khiển thuận tiện, không cần máy tính hoặc máy phát xung để điều khiển động cơ | MOQ: | 3 chiếc |
Điểm nổi bật: | Bộ điều khiển động cơ bước DM542,trình điều khiển động cơ bước DM542,trình điều khiển kỹ thuật số nema 17 |

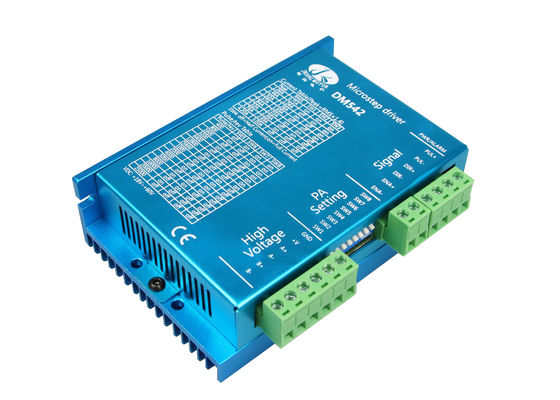

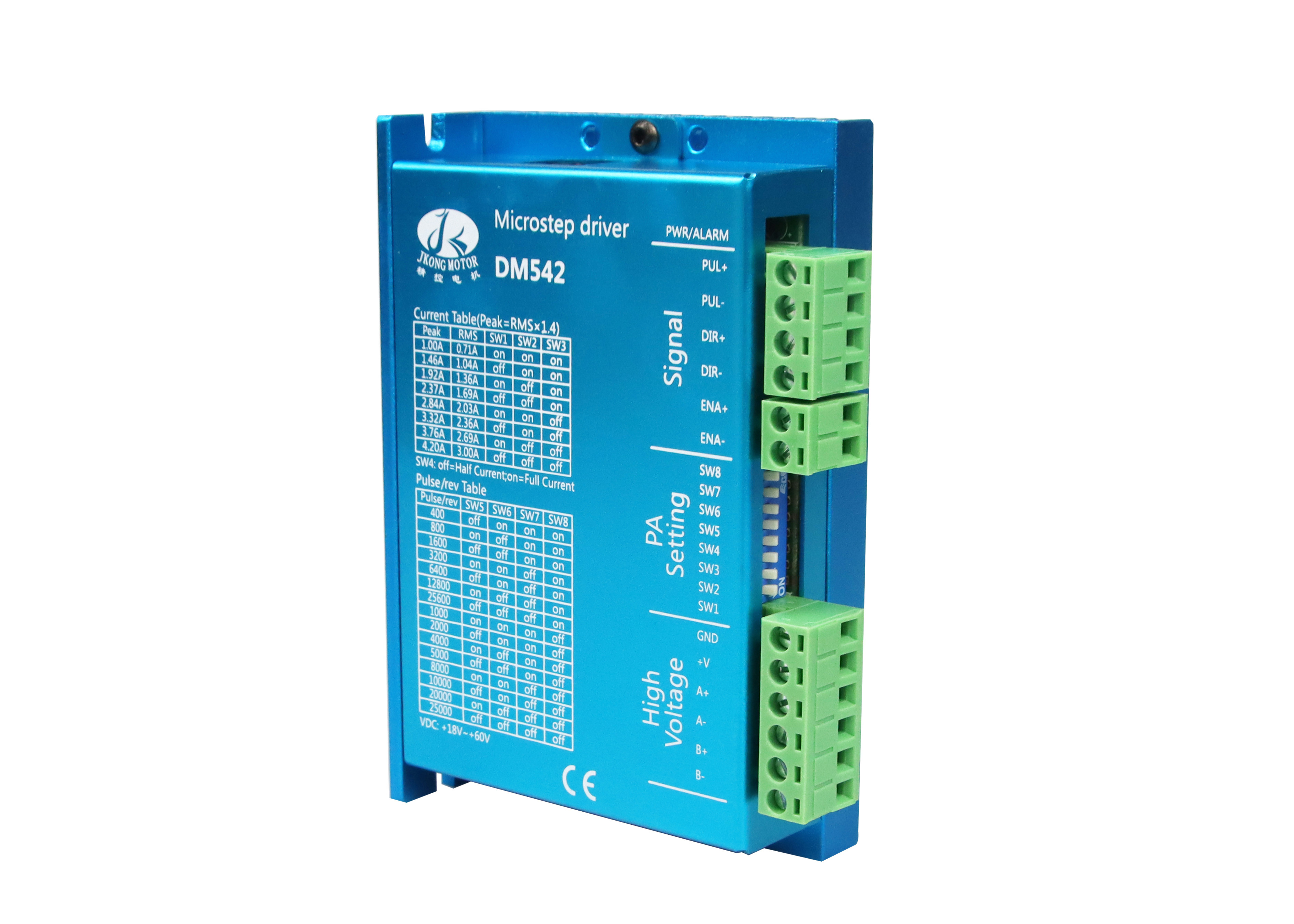

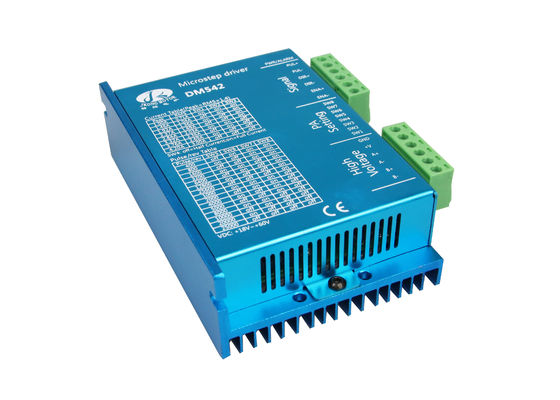

Bộ điều khiển động cơ bước kỹ thuật số DM542 18V ~ 60VDC Nema17 / 23
Tổng quat:
Kết nối giữa trình điều khiển và động cơ bước lai hai pha là bốn dây.Các cuộn dây của động cơ được kết nối song song và trong
và phương pháp kết nối tốt.Hiệu suất tốc độ cao là tốt, nhưng dòng điều khiển lớn (1,73 lần cuộn dây động cơ
hiện hành).Dòng điện truyền động bằng dòng điện cuộn dây động cơ.
Đặc trưng | |
Điện áp đầu vào | 18 ~ 60V DC |
Sản lượng hiện tại | 1.0A ~ 4.2A (Đỉnh) |
Đầu vào hiện tại | <4A |
Độ ẩm | Không ngưng tụ, không có giọt nước |
Sự tiêu thụ | Tiêu thụ: 80W |
Môi trường sử dụng | -10 ~ 45 ℃, tránh bụi và khí ăn mòn |
Môi trường lưu trữ | -40 ~ + 70 ℃ |
Cân nặng | 200g |
Tín hiệu điều khiển | ||
Biểu tượng | Tên | |
PUL + | Tín hiệu xung + |
Tương thích với 5/12 / 24V |
PUL- | Tín hiệu xung - | |
DIR + | Tín hiệu chỉ đường + |
Tương thích với 5/12 / 24V |
DIR- | Tín hiệu chỉ đường- | |
ENA + | Bật tín hiệu + | / |
ENA- | Bật tín hiệu - | / |
Điều chỉnh xử lý sự cố | ||
Chỉ báo báo động | Lý do | Đo |
Tắt đèn LED | Kết nối sai nguồn điện | Kiểm tra hệ thống dây điện |
Tắt đèn LED | Điện áp thấp cho nguồn điện | Mở rộng điện áp của nguồn điện |
Động cơ không chạy, không có | Kết nối sai động cơ bước | Chỉnh sửa hệ thống dây điện của nó |
giữ mô-men xoắn | Tín hiệu ĐẶT LẠI có hiệu lực khi ngoại tuyến | Làm cho việc ĐẶT LẠI không hiệu quả |
Động cơ không chạy, nhưng duy trì | Không có tín hiệu xung đầu vào | Điều chỉnh PMW và mức tín hiệu |
giữ mô-men xoắn | Không có tín hiệu xung đầu vào | Điều chỉnh PMW và mức tín hiệu |
Động cơ chạy sai hướng | Kết nối sai dây | Thay đổi kết nối cho bất kỳ dây nào trong số 2 dây |
Động cơ chạy sai hướng | Tín hiệu hướng đầu vào sai | Thay đổi cài đặt hướng |
Mômen giữ của động cơ là | Quá nhỏ so với cài đặt hiện tại | Cài đặt dòng điện được đánh giá chính xác |
Mômen giữ của động cơ là | Tăng tốc quá nhanh | Giảm gia tốc |
Mô-men xoắn động cơ quá nhỏ | Gian hàng mô tô | Loại trừ lỗi cơ học |
Mô-men xoắn động cơ quá nhỏ | Trình điều khiển không khớp với động cơ | Thay đổi trình điều khiển phù hợp |
