| Nguồn gốc: | Giang Tô, Trung Quốc (đại lục) |
| Hàng hiệu: | Jkongmotor |
| Chứng nhận: | CE, ROHS,ISO9001 |
| Số mô hình: | JK60BLS01 |
| Số lượng đặt hàng tối thiểu: | 3-10 CÁI |
|---|---|
| Giá bán: | US$25~US$30 |
| chi tiết đóng gói: | <i>with export carton .</i> <b>với thùng carton xuất khẩu.</b> <i>big quantity with pallet</i> <b>số |
| Thời gian giao hàng: | Đối với mẫu, 7-15 ngày / Đối với hàng loạt, 15-25 ngày |
| Điều khoản thanh toán: | T / T, paypal, Western Union, L / C |
| Khả năng cung cấp: | 100000 chiếc / tháng |
| Tên: | Động cơ bldc 60mm | Giữ mô-men xoắn: | 0,3Nm |
|---|---|---|---|
| Chiều dài động cơ: | 78mm | Số pha: | 3PHASE |
| Số lượng cực: | số 8 | Điện áp định mức: | 48V |
| Tốc độ định mức: | 3000RPM | Công suất định mức: | 94W |
| Trình điều khiển phù hợp: | JKBLD120 | Mức độ bảo vệ: | IP30 |
| Điểm nổi bật: | Động cơ Dc không chổi than 3Phase 48V,Động cơ Dc không chổi than 94W,Động cơ Dc 48v 3000 vòng / phút |
||

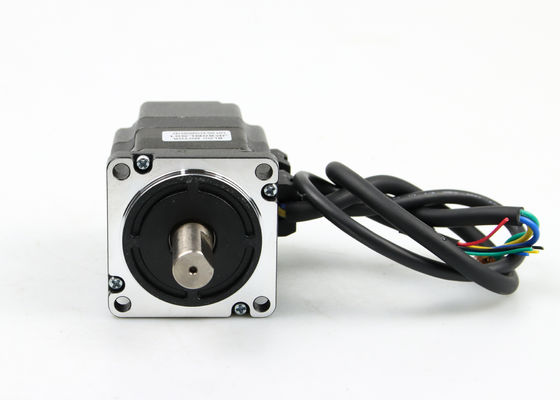

Động cơ một chiều không chổi than 3 pha 8poles 94W 3000rpm 48V 60bls có thể tùy chỉnh
1. Đặc điểm kỹ thuật của động cơ một chiều không chổi than 60mm:
Tùy chọn: trình điều khiển điện tử, bộ mã hóa và đầu hộp số, cũng như bộ phân giải hiệu ứng Hall và phản hồi không cảm biến.
Chúng tôi có thể thiết kế điện áp và trục đặc biệt, v.v.
motores paso a pas
2. Đặc điểm kỹ thuật điện của động cơ bldc:
| Người mẫu | |||||
| Sự chỉ rõ | Đơn vị | JK60BLS01 | JK60BLS02 | JK60BLS03 | JK60BLS04 |
| Số pha | Giai đoạn | 3 | |||
| umber Of Ba Lan | Ba Lan | số 8 | |||
| Điện áp định mức | VDC | 48 | |||
| Tốc độ định mức | Rpm | 3000 | |||
| Mô-men xoắn định mức | Nm | 0,3 | 0,6 | 0,9 | 1,2 |
| Đánh giá hiện tại | Amps | 2,8 | 5.2 | 7,5 | 9.5 |
| Công suất định mức | W | 94 | 188 | 283 | 377 |
| Mô men xoắn cực đại | Nm | 0,9 | 1,8 | 2,7 | 3.6 |
| Dòng cao điểm | Amps | 8,4 | 15,6 | 22,5 | 28,5 |
| Quay lại EMF | V / Krpm | 12.1 | 12,6 | 12.4 | 13.3 |
| Không đổi mô-men xoắn | Nm / A | 0,116 | 0,12 | 0,118 | 0,127 |
| Quán tính rôto | Kg.c㎡ | 0,24 | 0,48 | 0,72 | 0,96 |
| Chiều dài cơ thể | mm | 78 | 99 | 120 | 141 |
| Trọng lượng | Kilôgam | 0,85 | 1,25 | 1,65 | 2,05 |
| cảm biến | Honeywell | ||||
| Lớp cách nhiệt | B | ||||
| Mức độ bảo vệ | IP30 | ||||
| Nhiệt độ bảo quản | -25 ～ + 70 ℃ | ||||
| Nhiệt độ hoạt động | -15 ～ + 50 ℃ | ||||
| Độ ẩm làm việc | <= 85% RH | ||||
| Môi trường làm việc | Không có ánh nắng trực tiếp, không ăn mòn khí, khí dễ cháy, sương mù dầu, không bụi. | ||||
| Độ cao | 1000m trở xuống | ||||
| Trình điều khiển động cơ DC không chổi than JKBLD120 JKBLD300 | ||
|
Nhiệt độ môi trường |
JKBLD120 | JKBLD300 |
| -10 ℃ ~ 50 ℃ | -10 ℃ ~ 50 ℃ | |
| Điện áp đầu vào | + 12V ~ + 30V | + 18V ~ + 50V |
|
Sản lượng hiện tại |
8A ~ 30A | 15A ~ 35A |
| Tốc độ động cơ phù hợp | 0 ~ 20000Rpm | 0 ~ 20000Rpm |
| Điện áp cảm biến Hall | 4,5V ~ 6,5V | 4,5V ~ 5,5V |
| Chiết áp bên ngoài | 10KΩ | 10KΩ |
| Động cơ hỗ trợ | Động cơ một chiều không chổi than nhỏ hơn 120w | Động cơ một chiều không chổi than nhỏ hơn 300w |
| JKBLD120Trình điều khiển DC không chổi than phù hợp với công suất sóng sin ba pha sau đây là điều chỉnh tốc độ động cơ một chiều không chổi than 120W, có thể cung cấp điều khiển chiết áp bên ngoài, điều khiển điện áp tương tự bên ngoài, điều chỉnh tốc độ PWM PC (như PLC, SCM) và các chức năng khác.Đồng thời, ổ đĩa có mô-men xoắn khởi động lớn, khởi động và phanh nhanh, chuyển đổi tích cực và tiêu cực, kết hợp điều khiển bằng tay và tự động. | ||
| JKBLD300Trình điều khiển một chiều không chổi than phù hợp với công suất sóng sin 3 pha sau đây và điều chỉnh tốc độ động cơ một chiều không chổi than 48VDC 300W, có thể cung cấp điều khiển chiết áp bên ngoài, điều khiển điện áp tương tự bên ngoài, điều chỉnh tốc độ PWM PC (chẳng hạn như PLC, SCM) và các chức năng khác.Đồng thời, ổ đĩa có mô-men xoắn khởi động lớn, khởi động và phanh nhanh, chuyển đổi tích cực và tiêu cực, kết hợp điều khiển bằng tay và tự động. | ||
3. Trình điều khiển bldc phù hợp: JKBLD120
4. kích thướccủa động cơ dc chải một chiều:(Đơn vị = mm)
5. thiết bị sản xuất:
6. quy trình sản xuất:
7. tùy chỉnhcủađộng cơ điện không chổi than:
8. ưu điểmcủa động cơ bldc vuông 4000rpm:
Tốc độ ổn định
Cảm biến hiệu ứng Hall được tích hợp trong động cơ BLDC phát hiện sự thay đổi cực tính từ cực N sang cực S khi rôto đang quay.Căn cứ vào thời gian giữa các lần thay đổi trạng thái, người ta xác định được tốc độ của rôto.Thông tin này sau đó được đưa đến mạch truyền động để điều chỉnh tốc độ của chuỗi chuyển mạch.
Hoạt động tốc độ cao
Hệ thống DC có chổi than và không chổi than cung cấp mô-men xoắn phẳng trên một dải tốc độ rộng trong khi động cơ AC thường mất mô-men xoắn khi tốc độ tăng.
9. ứng dụngcủa động cơ một chiều không chổi than 24v:
Chúng ta có thể mong đợi thấy động cơ BLDC được sử dụng trong nhiều ứng dụng hơn trong tương lai.Ví dụ: chúng có thể sẽ được sử dụng rộng rãi để điều khiển rô bốt dịch vụ — rô bốt nhỏ cung cấp dịch vụ trong các lĩnh vực khác ngoài sản xuất.Người ta có thể nghĩ rằng động cơ bước sẽ phù hợp hơn trong loại ứng dụng này, nơi các xung có thể được sử dụng để điều khiển định vị một cách chính xác.Nhưng động cơ BLDC phù hợp hơn để điều khiển lực.Và với động cơ bước, việc giữ vị trí của một cấu trúc chẳng hạn như cánh tay robot sẽ cần một dòng điện liên tục và tương đối lớn.Với động cơ BLDC, tất cả những gì cần thiết là dòng điện tương ứng với ngoại lực — cho phép điều khiển tiết kiệm điện hơn.Động cơ BLDC cũng có thể thay thế động cơ một chiều có chổi quét đơn giản trong xe golf và xe điện di động.Ngoài hiệu suất tốt hơn, động cơ BLDC cũng có thể cung cấp khả năng điều khiển chính xác hơn - do đó có thể kéo dài tuổi thọ pin hơn nữa.
