Nguồn gốc: | Giang Tô, Trung Quốc (Đại lục) |
Hàng hiệu: | Jkongmotor |
Chứng nhận: | CE, ROHS,ISO9001 |
Số mô hình: | JK 80BLS |
Số lượng đặt hàng tối thiểu: | 3-10 CÁI |
---|---|
Giá bán: | US$19~US$48 |
chi tiết đóng gói: | <i>with export carton .</i> <b>với thùng carton xuất khẩu.</b> <i>big quantity with pallet</i> <b>số |
Thời gian giao hàng: | Đối với mẫu, 7-15 ngày / Đối với hàng loạt, 15-25 ngày |
Điều khoản thanh toán: | T / T, paypal, Western Union, L / C |
Khả năng cung cấp: | 100000 CÁI / Tháng |
Trục: | Độc thân | Ba Lan: | số 8 |
---|---|---|---|
Điện áp định mức: | 48V | Tốc độ định mức: | 3000 vòng / phút |
Công suất định mức: | 110W - 440W | Xếp hạng mô-men xoắn: | 0,35Nm - 1,4Nm |
Đánh giá hiện tại: | 3A - 10,5A | Chiều dài động cơ: | 78mm - 138mm |

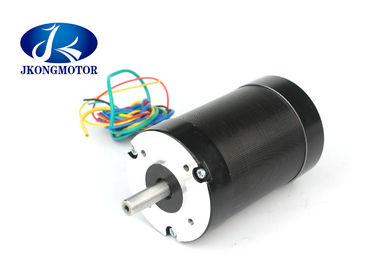

Động cơ Dc không chổi than tròn 80mm 48V 310V 3000RPM với góc điện 120Degree
1. Mô tả động cơ điện một chiều không chổi than:
Điện áp định mức: 48V - 310V
Tốc độ định mức: 1000RPM - 4000RPM
2. Thông số kỹ thuật Genaral của động cơ một chiều không chổi than tròn 80mm
Mục | Sự chỉ rõ |
Loại quanh co | Ngôi sao |
Góc hiệu ứng hội trường | Góc điện 120 độ |
Trục hết | 0,025mm |
Chơi xuyên tâm | 0,02mm@450g |
Kết thúc | 0,08mm@450g |
Lực lượng tối đa | 115N @ 20mm tạo thành mặt bích |
Lực hướng trục tối đa | 45N |
Lớp cách nhiệt | Hạng B |
Độ bền điện môi | 500VDC trong một phút |
Vật liệu chống điện | 100MΩ Tối thiểu, 500VDC |
3. Đặc điểm kỹ thuật điện của động cơ điện một chiều không chổi than 80mm:
Mô hình | |||||
Sự chỉ rõ | Đơn vị | JK80BLS01 | JK80BLS02 | JK80BLS03 | JK80BLS04 |
Số pha | Giai đoạn | 3 | |||
Số lượng cực | Ba Lan | số 8 | |||
Điện áp định mức | VDC | 48 | |||
Tốc độ định mức | Rpm | 3000 | |||
Mô-men xoắn định mức | Nm | 0,35 | 0,7 | 1,05 | 1,4 |
Đánh giá hiện tại | Amps | 3 | 5.5 | số 8 | 10,5 |
Công suất định mức | W | 110 | 220 | 330 | 440 |
Mô men xoắn cực đại | Nm | 1,05 | 2.1 | 3,15 | 4.2 |
Dòng điện cao điểm | Amps | 9 | 16,5 | 24 | 31,5 |
Quay lại EMF | V / Krpm | 13,5 | 13.3 | 13.1 | 13 |
Mô men xoắn không đổi | Nm / A | 0,13 | 0,127 | 0,126 | 0,124 |
Quán tính rôto | gc㎡ | 210 | 420 | 630 | 840 |
Chiều dài cơ thể | mm | 78 | 98 | 118 | 138 |
Cân nặng | Kilôgam | 1,4 | 2 | 2,6 | 3.2 |
cảm biến | Honeywell | ||||
Lớp cách nhiệt | B | ||||
Mức độ bảo vệ | IP30 | ||||
Nhiệt độ bảo quản | -25 ~ + 70 ℃ | ||||
Nhiệt độ hoạt động | -15 ~ + 50 ℃ | ||||
Độ ẩm làm việc | 85% hoặc dưới 85% RH (không ngưng tụ) | ||||
Môi trường làm việc | ngoài trời (không có ánh nắng trực tiếp), Khí không ăn mòn, Khí không cháy, không sương mù dầu, không bụi |
||||
Độ cao | 1000m hoặc dưới 1000m |
Phù hợp với trình điều khiển động cơ BLDC: JKBLD300 JKBLD750
4. Kích thước của động cơ bldc tròn 80mm: (Đơn vị = mm)
5. Ưu điểm của BLDC Motors
Một động cơ BLDC có ba cuộn dây trên stator sẽ có sáu dây dẫn điện (hai đến mỗi cuộn dây) kéo dài từ các cuộn dây này.Trong hầu hết các triển khai, ba trong số các dây này sẽ được kết nối bên trong, với ba dây còn lại kéo dài từ thân động cơ (trái ngược với hai dây kéo dài từ động cơ chải được mô tả trước đó).Đấu dây trong vỏ động cơ BLDC phức tạp hơn là chỉ kết nối các cực âm và dương của tế bào nguồn;chúng ta sẽ xem xét kỹ hơn cách các động cơ này hoạt động trong phần thứ hai của loạt bài này.Dưới đây, chúng tôi kết luận bằng cách xem xét những ưu điểm của động cơ BLDC.
Một lợi thế lớn là tính hiệu quả, vì những động cơ này có thể điều khiển liên tục ở lực quay tối đa (mô-men xoắn).Ngược lại, động cơ có chổi than đạt mô-men xoắn cực đại chỉ tại một số điểm nhất định trong vòng quay.Để động cơ có chổi than cung cấp mô-men xoắn giống như mô hình không chổi than, nó sẽ cần sử dụng nam châm lớn hơn.Đây là lý do tại sao ngay cả động cơ BLDC nhỏ cũng có thể cung cấp công suất đáng kể.
Ưu điểm lớn thứ hai - liên quan đến ưu điểm thứ nhất - là khả năng kiểm soát.Động cơ BLDC có thể được điều khiển, sử dụng cơ chế phản hồi, để phân phối chính xác mô-men xoắn và tốc độ quay mong muốn.Đến lượt nó, điều khiển chính xác sẽ làm giảm mức tiêu thụ năng lượng và sinh nhiệt, và — trong trường hợp động cơ chạy bằng pin — kéo dài tuổi thọ pin.
Động cơ BLDC cũng có độ bền cao và ít tạo ra tiếng ồn điện nhờ không có chổi than.Với động cơ có chổi than, chổi than và cổ góp bị mài mòn do tiếp xúc chuyển động liên tục và cũng tạo ra tia lửa tại nơi tiếp xúc.Đặc biệt, tiếng ồn điện là kết quả của các tia lửa điện mạnh có xu hướng xuất hiện tại các khu vực mà chổi than đi qua các khe hở trong cổ góp.Đây là lý do tại sao động cơ BLDC thường được coi là thích hợp hơn trong các ứng dụng cần tránh nhiễu điện.
6. Ứng dụng của động cơ một chiều không chổi than:
Sản phẩm của chúng tôi được sử dụng rộng rãi trong
