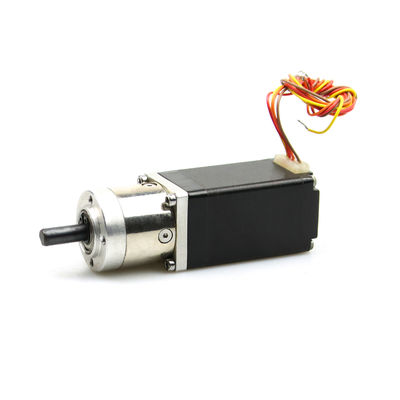

Nema11 28HSP 1200g.Cm Mô-men xoắn giữ Động cơ bước thu nhỏ với hộp số

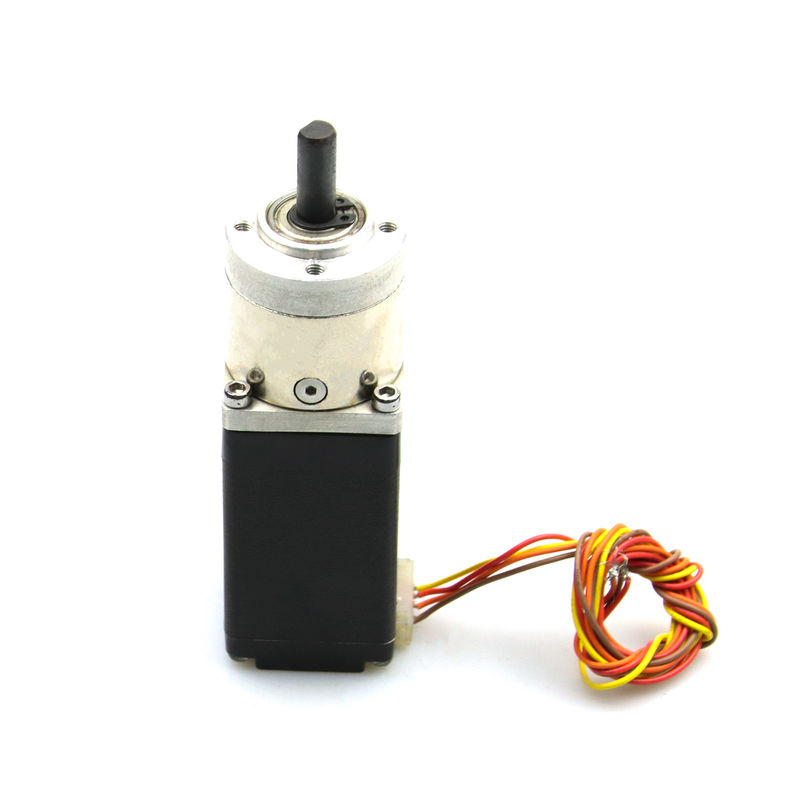

Nema11 bánh răng nhỏ 28HSP 1200g.cm mô-men xoắn giữ với động cơ bước hộp số hành tinh

Động cơ bước được biết đến với khả năng định vị chính xác và phân phối mô-men xoắn cao ở tốc độ thấp, nhưng chúng yêu cầu định cỡ cẩn thận để đảm bảo động cơ phù hợp với các thông số tải và ứng dụng, nhằm giảm thiểu khả năng bị mất bước hoặc động cơ ngừng hoạt động.Thêm hộp số vào hệ thống động cơ bước có thể cải thiện hiệu suất của động cơ bằng cách giảm tỷ số quán tính tải trên động cơ, tăng mô-men xoắn đối với tải và giảm dao động của động cơ.


1. Đặc điểm kỹ thuật cơ bản của động cơ bước:

• Bước góc (độ): 1,8 độ
• Giai đoạn 2
• Loại hình: Lai
• Số mô hình: NEMA11
• Mô hình: JK28HS51-0674PG5.18
• Mô-men xoắn giữ: 1200g.cm
• Hiện tại / Pha: 0,67A
• Chiều dài động cơ: 51mm
• Đường kính trục: 6mm
• Nhiệt độ tăng: dưới 80 ℃
• Nhiệt độ môi trường: -20 ℃ ~ + 50 ℃
• Điện trở cách điện: tối thiểu 100MΩ, 500VDC
• Độ bền điện môi: 500VAC trong 1 phút
• Khe hở xuyên tâm trục: tối đa 0,02 (tải 450 g)
• Khe hở trục: 0,08Max.(Tải 450 g)
• Lực hướng tâm tối đa: 28N (20mm tính từ mặt bích)
• Lực dọc trục tối đa: 10N
• kích thước: Khoảng 28x28x51mm


2. Đặc điểm kỹ thuật điện của moror bước Nema11

Mẫu số	Bước góc	Chiều dài động cơ	Hiện hành /Giai đoạn	Sức chống cự /Giai đoạn	Điện cảm /Giai đoạn	Giữ mô-men xoắn	Số khách hàng tiềm năng	Quán tính rôto	Động cơ Cân nặng
	(°)	(L) mm	MỘT	Ω	mH	g.cm	Không.	g.cm	Kilôgam
JK28HS32-0674PG5.18	1,8	32	0,67	5,6	3,4	600	4	9	0,11
JK28HS45-0674PG51	1,8	45	0,67	6,8	4,9	950	4	12	0,14
JK28HS51-0674PG71	1,8	51	0,67	9.2	7.2	1200	4	18	0,2

3. Vẽ động cơ bước JK28HS51 với bộ mã hóa:


4. sản xuất thiết bị:



5. quy trình sản xuất:

6.Ưu điểm của động cơ bước lai

Động cơ được xây dựng đơn giản, đáng tin cậy.
Ở điều kiện dừng, động cơ có đầy đủ mô-men xoắn.
Động cơ ít tốn kém hơn.
Họ yêu cầu bảo trì ít.
Động cơ bước có phản ứng khởi động, dừng và đảo chiều tuyệt vời và chính xác.
