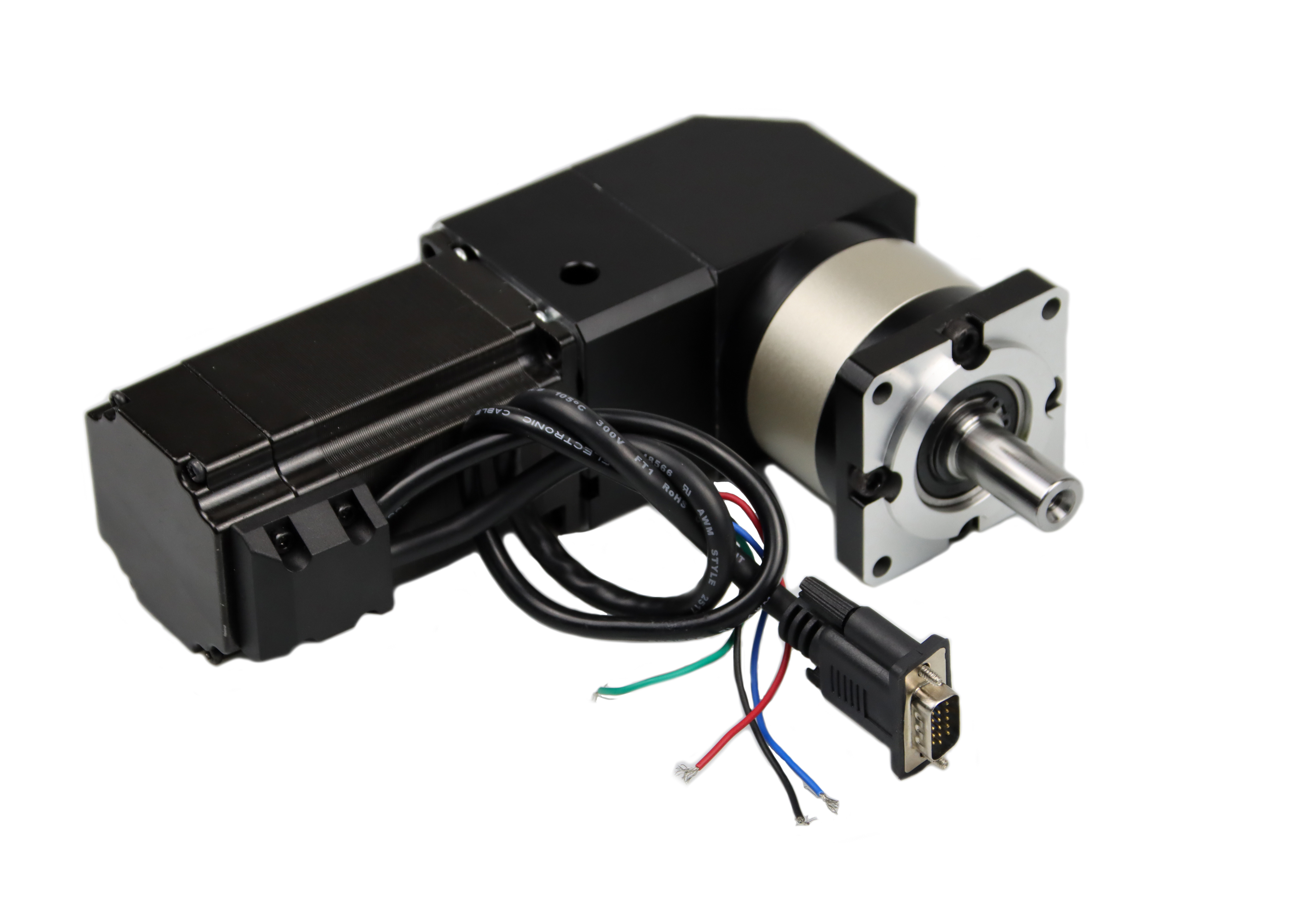

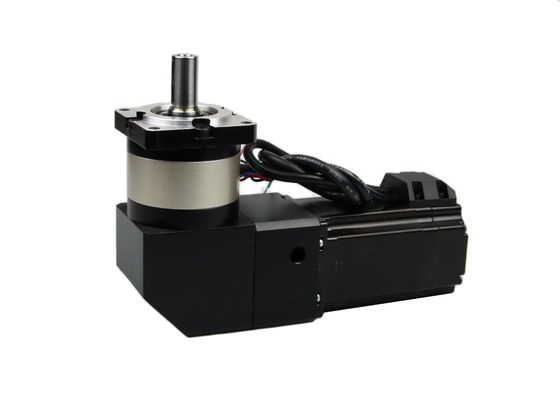

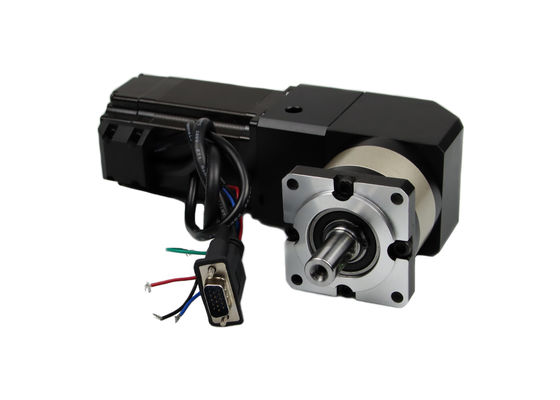

Nema23 18kg.Cm 4.2A Động cơ Stepepr CNC giảm tốc với hộp số góc 90 độ WPLF60 1: 3

Nema23 18kg.cm 4.2A Động cơ bước cắt CNC có hộp số WPLF60 1: 3 góc 90 độ

1. Đặc điểm kỹ thuật cơ bản của động cơ bước:

• Nhiệt độ tăng: dưới 80 ℃
• Nhiệt độ môi trường: -20 ℃ ~ + 50 ℃
• Điện trở cách điện: tối thiểu 100MΩ, 500VDC
• Độ bền điện môi: 500VAC trong 1 phút
• Khe hở xuyên tâm trục: tối đa 0,02 (tải 450 g)
• Khe hở trục: 0,08Max.(Tải 450 g)
• Lực hướng tâm tối đa: 28N (20mm tính từ mặt bích)
• Lực dọc trục tối đa: 10N

• Bước góc (độ): 1,8 độ
• Giai đoạn 2
• Loại hình: Lai
• Số mô hình: NEMA23
• Mô hình: JK57HS76-4204BFED-0.35M + WPLF60
• Mô-men xoắn giữ: 18kg.cm;
• Hiện tại / Pha: 14,2A
• Chiều dài động cơ: 76mm
• Chiều dài bộ mã hóa: 20mm
• Đường kính trục: 8mm
• chiều dài trục: 21mm
• kích thước: Khoảng 57x57x76mm


2. Đặc điểm kỹ thuật điện của động cơ bước Nema23:

Mẫu số	Bước góc	Chiều dài động cơ	Hiện hành /Giai đoạn	Chống lại /Giai đoạn	Điện cảm /Giai đoạn	Giữ mô-men xoắn	Số khách hàng tiềm năng	Mô-men xoắn phát hiện	转 Quán tính rôto	Khối lượng
	(°)	(L) mm	MỘT	Ω	mH	Nm	Không.	g.cm	g.cm	Kilôgam
JK57HS41-1006	1,8	41	1	7.1	số 8	0,48	6	250	150	0,47
JK57HS41-2008	1,8	41	2	1,4	1,4	0,39	số 8	250	150	0,47
JK57HS41-2804	1,8	41	2,8	0,7	1,4	0,55	4	250	150	0,47
JK57HS51-1006	1,8	51	1	6.6	8.2	0,72	6	300	230	0,59
JK57HS51-2008	1,8	51	2	1,8	2,7	0,9	số 8	300	230	0,59
JK57HS51-2804	1,8	51	2,8	0,83	2,2	1,01	4	300	230	0,59
JK57HS56-2006	1,8	56	2	1,8	2,5	0,9	6	350	280	0,68
JK57HS56-2108	1,8	56	2.1	1,8	2,5	1	số 8	350	280	0,68
JK57HS56-2804	1,8	56	2,8	0,9	2,5	1,2	4	350	280	0,68
JK57HS64-2804	1,8	64	2,8	0,8	2.3	1	4	400	300	0,75
JK57HS76-2804	1,8	76	2,8	1.1	3.6	1,89	4	600	440	1.1
JK57HS76-3006	1,8	76	3	1	1,6	1,35	6	600	440	1.1
JK57HS76-3008	1,8	76	3	1	1,8	1,5	số 8	600	440	1.1
JK57HS82-3004	1,8	82	3	1,2	4	2.1	4	1000	600	1,2
JK57HS82-4008	1,8	82	4	0,8	1,8	2	số 8	1000	600	1,2
JK57HS82-4204	1,8	82	4.2	0,7	2,5	2,2	4	1000	600	1,2
JK57HS100-4204	1,8	100	4.2	0,75	3	3	4	1100	700	1,3
JK57HS112-3004	1,8	112	3	1,6	7,5	3	4	1200	800	1,4
JK57HS112-4204	1,8	112	4.2	0,9	3.8	3.1	4	1200	800	1,4

Chúng tôi sản xuất hộp số tỷ lệ bao gồm 1: 3,1: 10.

3. Vẽ động cơ bước lai JK57HS76 với hộp số góc 90 drgree:


4. sản xuất thiết bị:



5. quy trình sản xuất:

6.Ưu điểm của Động cơ bước 57mm hybrid

Động cơ được xây dựng đơn giản, đáng tin cậy.
Ở điều kiện dừng, động cơ có đầy đủ mô-men xoắn.
Động cơ ít tốn kém hơn.
Họ yêu cầu bảo trì ít.
Động cơ bước có phản ứng khởi động, dừng và đảo chiều tuyệt vời và chính xác.

7. ứng dụng của động cơ điện Nema23 / 57mm:

Vì động cơ bước được điều khiển kỹ thuật số bằng cách sử dụng xung đầu vào, chúng thích hợp để sử dụng với các hệ thống điều khiển bằng máy tính.
Chúng được sử dụng trong điều khiển số của máy công cụ.
Được sử dụng trong ổ băng, ổ đĩa mềm, máy in và đồng hồ điện.
Động cơ bước cũng được sử dụng trong máy vẽ XY và người máy.
Nó có ứng dụng rộng rãi trong các ngành công nghiệp dệt may và chế tạo mạch tích hợp.
Các ứng dụng khác của Động cơ bước là trong các tàu vũ trụ được phóng để khám phá khoa học về các hành tinh, v.v.
Những động cơ này cũng có nhiều ứng dụng thương mại, y tế, quân sự và cũng được sử dụng trong sản xuất phim khoa học viễn tưởng.
Động cơ bước của lò vi sóng được sử dụng trong đồng hồ đeo tay.
Trong máy công cụ, động cơ bước có định mức vài chục kilowatt được sử dụng.
