Trình điều khiển động cơ bước ROHS 50VDC Dm556 cho Nema24 Nema23

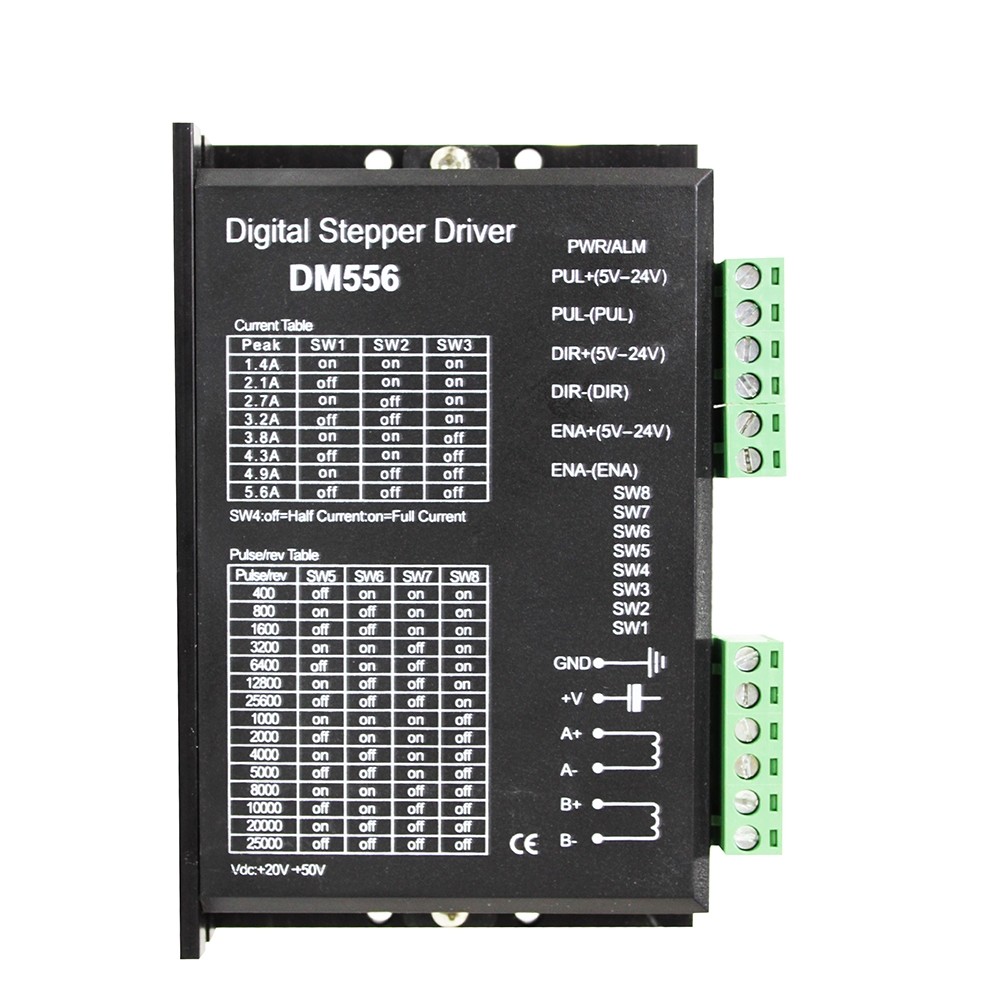

DM556 ROHS 20VDC-50VDC Nema 23 Trình điều khiển động cơ bước 5.6A Chuyển động mượt mà

DM556 Dải điện áp cung cấp từ 20VDC đến 50VDC, thích hợp để điều khiển động cơ bước hỗn hợp 2 pha khác nhau có dòng pha dưới 5,6A.Bước vi mô có thể được đặt từ bước đầy đủ đến 25600 bước / vòng và dòng điện đầu ra có thể được đặt từ 2,1A đến 5,6A;với tính năng tự động giảm dòng điện không tải, tự kiểm tra, bảo vệ quá áp, thấp áp và quá dòng.

DM556 là trình điều khiển động cơ bước 2 pha kỹ thuật số thế hệ mới, dựa trên bộ xử lý DSP 32-bit, sự kết hợp của công nghệ chống cộng hưởng, tiếng ồn thấp, vi bước và tăng nhiệt độ thấp cải thiện đáng kể hiệu suất của động cơ bước, có tiếng ồn thấp, rung động nhỏ, nhiệt độ tăng thấp và mô-men xoắn tốc độ cao.Trình điều khiển sử dụng công nghệ PID thích ứng trực tuyến, không cần điều chỉnh bằng tay có thể được tự động tạo ra các thông số tối ưu cho các động cơ khác nhau và đạt được hiệu suất tốt nhất.

 Đặc trưng:

• Hiệu suất cao, giá thấp
• bước vi mô
• Tự động giảm dòng điện không tải
• Tín hiệu cách ly quang I / O
• Tần số phản hồi tối đa lên đến 200Kpps
• Tăng nhiệt độ thấp, chuyển động mượt mà
• Công nghệ PID thích ứng trực tuyến

Thông số kỹ thuật Điện:

Thiết lập hiện tại:

Cài đặt hiện tại bế tắc:

SW4 được sử dụng để cài đặt dòng điện dừng.TẮT có nghĩa là dòng điện dừng bằng một nửa dòng điện động;và BẬT có nghĩa là dòng điện dừng giống với dòng điện động đã chọn.Thông thường SW4 được đặt thành TẮT, để giảm nhiệt của động cơ và trình điều khiển.

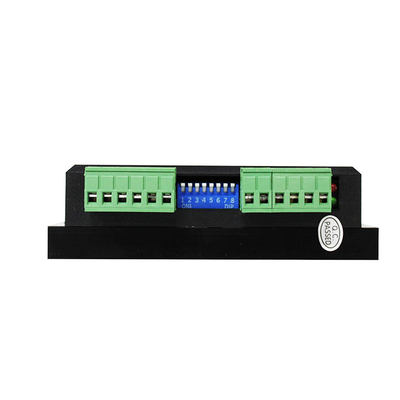

Vi mô-bước Cài đặt:

Đầu nối tín hiệu điều khiển

Các vấn đề và giải pháp:

Các ứng dụng:

Thích hợp cho nhiều loại thiết bị và dụng cụ tự động hóa quy mô lớn.Ví dụ: máy dán nhãn, máy cắt, máy đóng gói, máy vẽ, máy khắc, máy công cụ CNC, v.v.Nó luôn hoạt động tốt khi áp dụng cho các thiết bị đòi hỏi độ rung thấp, tiếng ồn thấp, độ chính xác cao và tốc độ cao.
