| Tên: | Động cơ bước với bộ mã hóa tích hợp | Loại động cơ: | Động cơ bước tích hợp cho máy in 3d |
|---|---|---|---|
| Tên Model: | Các bước tích hợp STM | Điện áp định mức: | 36V |
| Hiện hành: | 1A | Giữ mô-men xoắn: | 0,48NM |
| Chiều dài cơ thể: | 47mm | Trục: | 5mm |
| Cách sử dụng: | In ấn, AOI, liên kết bảng điều khiển, thiết bị chuyển, v.v. trong thiết bị liên quan đến PCB; | ||
| Điểm nổi bật: | Động cơ bước tích hợp 1,8 độ,Động cơ bước tích hợp CANopen CiA402 Nema 17 |
||

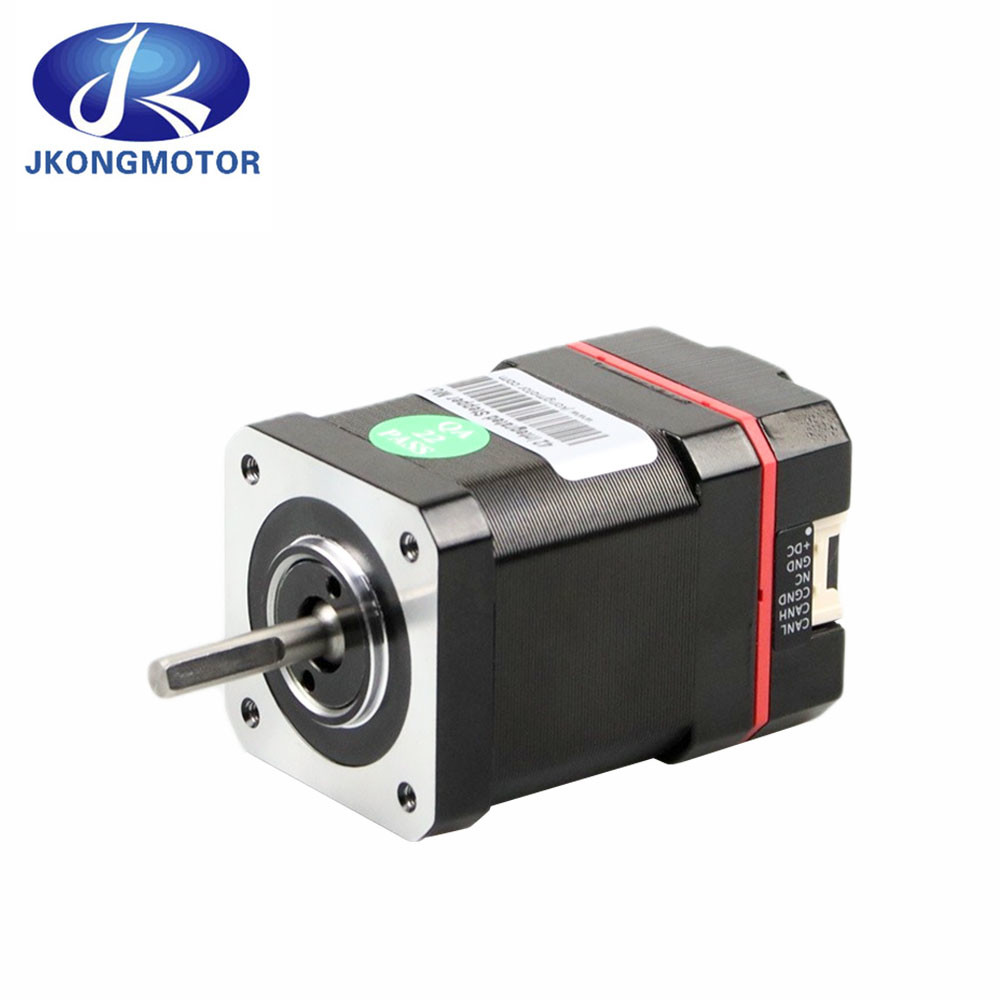

RS485 CANopen 0.48NM / 0.72NM Nema 17 Tích hợp động cơ bước vòng kín với trình điều khiển Hỗ trợ 47 / 60mm Tiêu chuẩn CANopen CiA402
Động cơ bước tích hợp.Động cơ bước tích hợp động cơ bước cầu chì cộng với các thành phần truyền động và điều khiển thành một thiết bị duy nhất.Các bước tích hợp cung cấp một thiết kế tiết kiệm không gian giúp giảm hệ thống dây điện và tiết kiệm chi phí so với các thành phần động cơ và ổ đĩa riêng biệt.
STM là bộ truyền động + động cơ + bộ điều khiển, kết hợp các công nghệ động cơ bước, bộ truyền động và bộ điều khiển vào một thiết bị duy nhất, tiết kiệm không gian, hệ thống dây điện và chi phí so với các giải pháp động cơ và truyền động thông thường.Các mô hình "S" cung cấp các tùy chọn điều khiển như bước và hướng, đầu vào tương tự, điều khiển cần điều khiển và lệnh máy chủ sử dụng Ngôn ngữ lệnh Si (SCL).SCL cho phép điều khiển thông qua các lệnh nối tiếp được gửi từ thiết bị chủ như PC hoặc PLC.Điều này cho phép người dùng thực hiện nhiều tác vụ chuyển động, I / O và trạng thái hệ thống trong thời gian thực thông qua thiết bị nối tiếp máy chủ.
1. 42mm Hybrid Nema 17 Thông số kỹ thuật Genaral của động cơ bước tích hợp:
| Tên | Động cơ bước với bộ mã hóa tích hợp |
| Người mẫu | Động cơ bước tích hợp cho máy in 3d |
| Loại động cơ | Các bước tích hợp STM |
| Điện áp định mức | 21v ~ 36v |
| Giữ mô-men xoắn | 0,48Nm / 0,72Nm |
| Bước góc | 1,8 độ |
| Hiện hành | 0,8A ~ 2,0A |
| Trục | Trục cắt D 5mm |
| Kiểm soát hỗ trợ | CAN mở CiA402 |
| Cách sử dụng | In ấn, AOI, liên kết bảng điều khiển, thiết bị chuyển, v.v. trong thiết bị liên quan đến PCB; |
2, Tính năng củatích hợp trình điều khiển động cơ bước:
1): Công nghệ DSP 32-bit thế hệ mới.
2): Hỗ trợ giao thức CANopen CiA402 tiêu chuẩn.
3): Thiết bị đầu cuối chức năng đầu vào 4 chiều, thiết bị đầu cuối chức năng đầu ra 2 chiều.
4): Mômen xoắn giảm và tốc độ có thể đạt 3000 vòng / phút.
5): Đầu ra cảnh báo tích hợp để dễ dàng theo dõi và kiểm soát.
6): Điều chỉnh dòng điện một cách thông minh, giảm độ rung, tiếng ồn và nhiệt, đồng thời tăng hiệu suất lên 35%.
7): Dải điện áp: DC24 ~ 36V.
8): 16 phân khu có thể điều chỉnh, mặc định là 1000pulse / r.
9): Tốc độ cao và độ cứng tuyệt vời, tích hợp hoàn hảo của servo và bước.
10): Với các chức năng bảo vệ quá áp, quá áp, quá dòng và các chức năng bảo vệ khác.
11): Thiết kế tích hợp với động cơ truyền động.Dễ dàng lắp đặt, diện tích nhỏ và đi dây đơn giản.
3, Ứng dụng củađộng cơ bước truyền động tích hợp:
In ấn, AOI, liên kết bảng điều khiển, thiết bị chuyển, v.v. trong thiết bị liên quan đến PCB;các thiết bị liên quan đến camera như camera và vân tay;máy pha lê rắn, máy liên kết dây, máy pha chế, máy tách chùm, và máy băng gói trong bao bì.
4, Đặc điểm kỹ thuật chung củađộng cơ servo bước tích hợp:
| Sự chỉ rõ | Dòng ISM42-C | |||
| Đơn vị | Tối thiểu | Đặc trưng | Tối đa | |
| Sản lượng hiện tại | Một | 0,8 ~ 2,0 | - | 2 |
| Điện áp đầu vào | Vdc | 24 | 24 | 36 |
| Đánh giá đầu vào hiện tại | mA | 10 | 10 | 50 |
| Điện áp đầu vào định mức | V | - | 24 | 24 |
| Tần số xung | kHz | 0 | - | 200 |
| Vật liệu chống điện | MΩ | 100 | - | - |
5, Dữ liệu đạo đức:
| Dữ liệu đạo đức | |||
| Tên | Đơn vị | ISM42-C1 | ISM42-C2 |
| giai đoạn | Giai đoạn | 2 | 2 |
| Điện áp định mức | V (DC) | 21 ~ 36 | 24 ~ 36 |
| Sản lượng hiện tại | Một | 0,8 ~ 2,0 | 0,8 ~ 2,0 |
| Giữ mô-men xoắn | Nm | 0,48 | 0,72 |
| Chiều dài động cơ | mm | 47 | 60 |
| Trọng lượng | Kilôgam | 0,5 | 0,65 |
| Lớp cách nhiệt | - | B | B |
| Nhiệt độ hoạt động | ℃ | 0 ~ 55 | 0 ~ 55 |
6, Mô tả thiết bị đầu cuối:
| Mô tả thiết bị đầu cuối | |||
| Ghim | Hàm số | Ghi chú | Sơ đồ giao diện |
| PWR | Chỉ số sức mạnh | Chỉ báo bật nguồn |  |
| ALM | Chỉ báo báo động | Chỉ báo câu cá báo động | |
| X0-X3 | 4 đầu vào thiết bị đầu cuối | Thiết bị đầu cuối Đầu vào / Đầu ra, nguồn cấp tín hiệu 24V, hỗ trợ NPN và PNP hai chế độ đi dây, hỗ trợ sửa đổi phần mềm chức năng đầu cuối | |
| XCOM | Đầu vào chung | ||
| Y0-Y1 | 2 đầu ra đầu ra | ||
| YCOM | Đầu ra chung | ||
| CANH | Thiết bị đầu cuối giao tiếp | CANH cáp thông tin liên lạc | |
| TÔI CÓ THỂ | Thiết bị đầu cuối giao tiếp | Cáp giao tiếp CANL | |
| + DC | Thiết bị đầu cuối tích cực đầu vào nguồn | DC24 ~ 36V | |
| GND | Nguồn điện đầu vào tiêu cực thiết bị đầu cuối | ||
7, Thiết bị đầu cuối đầu vào / đầu ra:
| Đầu vào / đầu ra: | ||
| Ghim | Tên | Hàm số |
| X0 | Thiết bị đầu cuối đầu vào | Thiết bị đầu cuối Đầu vào / Đầu ra, nguồn cấp tín hiệu 24V, hỗ trợ NPN và PNP hai chế độ đi dây, hỗ trợ sửa đổi phần mềm chức năng đầu cuối |
| X1 | ||
| X2 | ||
| X3 | ||
| XCOM | Thiết bị đầu cuối đầu vào chung | |
| Y0 | Thiết bị đầu cuối đầu ra | Thiết bị đầu cuối đầu ra, dòng điều khiển tối đa là 50mA, hỗ trợ điều chỉnh phần mềm chức năng đầu cuối |
| Y1 | ||
| YCOM | Thiết bị đầu cuối đầu ra chung | |
8, Cài đặt công tắc DIP:
| Cài đặt công tắc DIP: | ||
| Ghim | Dấu hiệu | Hàm số |
| 1 | SW1 | SW1: Điện trở đầu cuối |
| 2 | SW2 | SW2-5: Cài đặt địa chỉ |
| 3 | SW3 | |
| 4 | SW4 | |
| 5 | SW5 | |
9, Cài đặt cổng nguồn:
| Cài đặt cổng nguồn: | ||
| Ghim | Tên | Hàm số |
| TÔI CÓ THỂ | Cổng giao tiếp | CANL CANH Đường liên lạc |
| CANH | ||
| CGND | Địa chỉ liên lạc | Đường dây liên lạc CAN |
| NC | ||
| GND | Cổng điện | DC: 24V ~ 36V |
| + DC | ||
10, Báo động phát hành:
| Báo động phát hành: | |||
| Mã lỗi | Thông tin lỗi | Đèn cảnh báo ALM | Đặt lại |
| Err1: (0x01) | Quá dòng hoặc ngắn mạch pha-pha | |
Đặt lại nguồn điện |
| Err2: (0x02) | Điện áp nguồn quá cao | |
Khóa / Tự động đặt lại |
| Lỗi 3: (0x03) | Điện áp nguồn quá thấp | |
Khóa / Tự động đặt lại |
| Err5: (0x05) | Hết torlance | |
Đặt lại nguồn điện |
11, Môi trường sử dụng:
| Môi trường sử dụng: | ||
| Phương pháp làm mát | Tản nhiệt làm mát | |
| Môi trường sử dụng: | Môi trường sử dụng | Để xa các thiết bị sưởi khác càng xa càng tốt, tránh bụi, sương dầu, khí ăn mòn, nơi rung động mạnh, cấm khí dễ cháy và bụi dẫn điện |
| Nhiệt độ | 0 ℃ ~ 50 ℃ | |
| Độ ẩm | 40 ~ 90% RH (không ngưng tụ) | |
| Sốc | 10 ~ 55Hz / 0,15mm | |
| Nhiệt độ bảo quản | -20 ℃ ~ + 80 ℃ | |
12, Kích thước sản phẩm: (Đơn vị = mm)
13, Thiết kế tùy chỉnh:
Nếu động cơ này không phù hợp với yêu cầu của bạn.Vui lòng liên hệ với chúng tôi, Chúng tôi có thể tùy chỉnh trục / cuộn dây / lắp mặt bích / cáp / đầu nối / Bộ mã hóa / Phanh / Hộp số và các loại khác.Chúng tôi sẽ sát cánh cùng bạn và nhóm của bạn để thiết kế một động cơ phù hợp với nhu cầu chính xác của ứng dụng của bạn.Tất cả Kỹ thuật và Hỗ trợ được thực hiện trong nhà.
