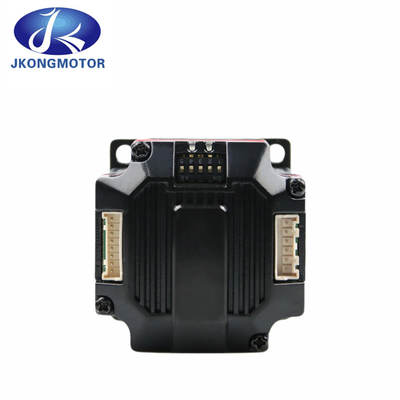

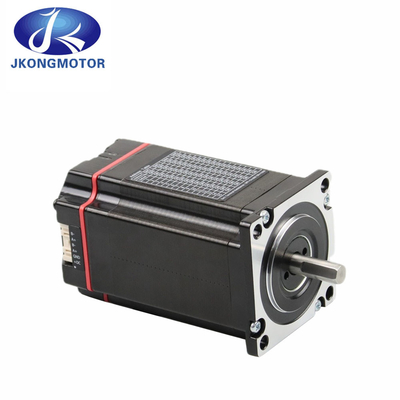

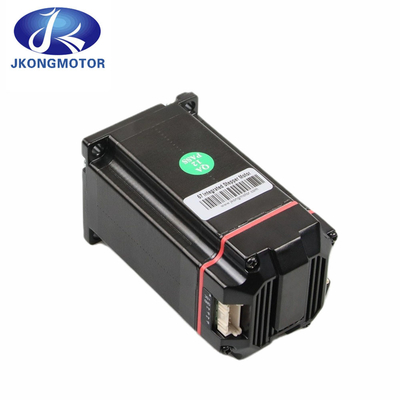

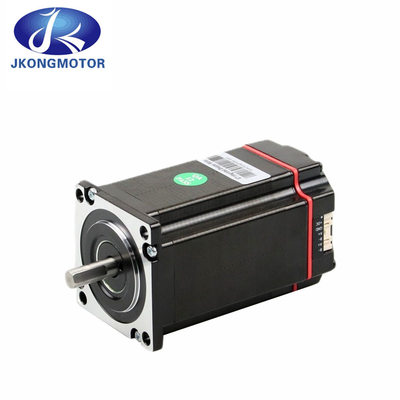

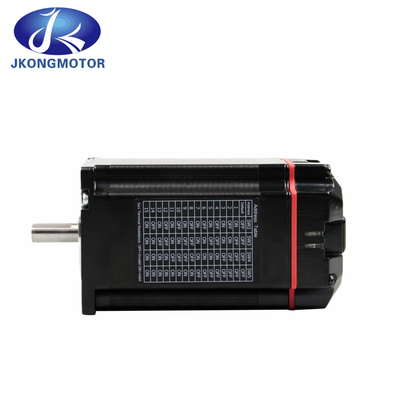

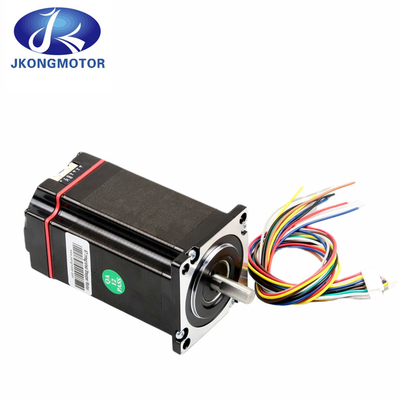

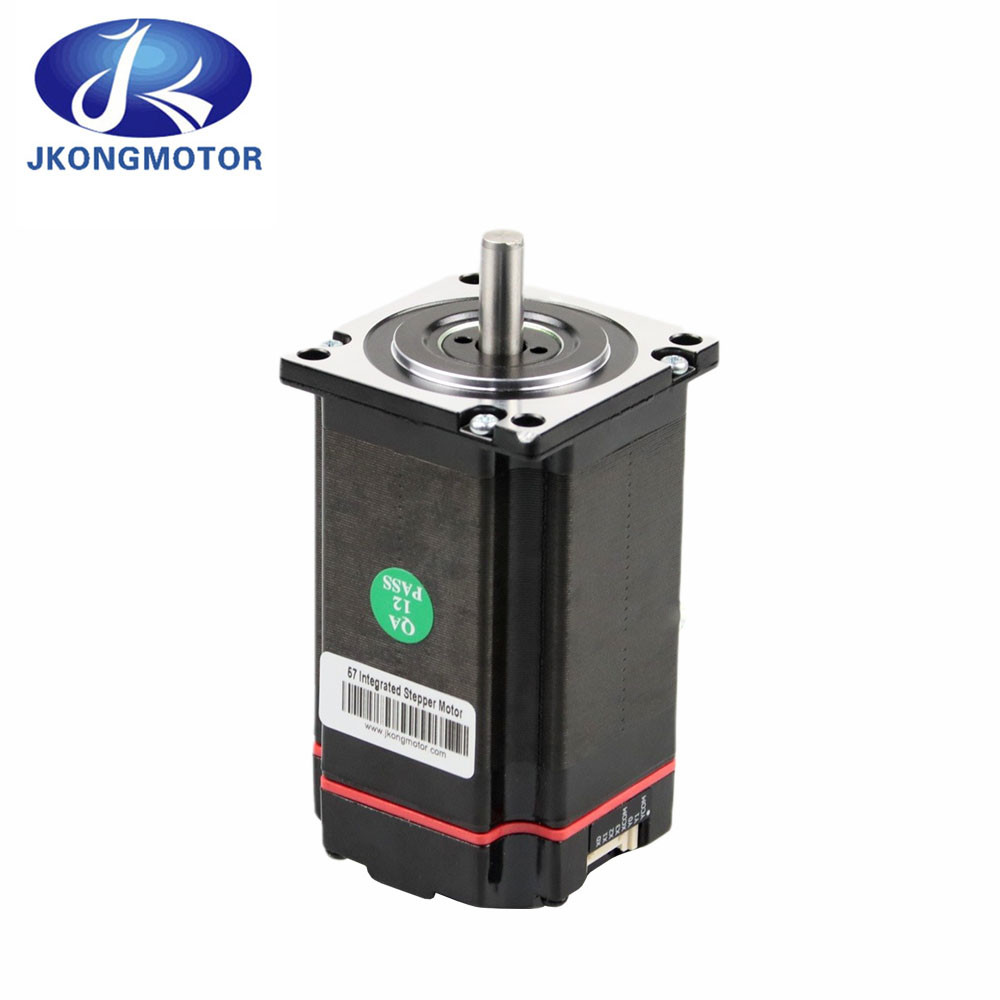

RS485 CANopen 1.2N.M / 2.2N.M / 3N.M Nema 23 Tích hợp động cơ bước vòng kín với trình điều khiển 56 / 80mm CANopen CiA402

RS485 CANopen 1.2NM / 2.2NM / 3N.M Nema 23 Tích hợp động cơ bước vòng kín với trình điều khiển 56 / 80mm CANopen CiA402

Động cơ bước và công nghệ truyền động STM hợp nhất thành một thiết bị duy nhất, tiết kiệm không gian, hệ thống dây điện và chi phí so với các giải pháp động cơ và truyền động thông thường.Với bộ điều khiển, STM có nhiều tùy chọn điều khiển hơn, và các chức năng phát hiện và ngăn chặn sự cố dừng.

Động cơ tích hợp sê-ri ISM57 của JKONGMOTOR là động cơ hiệu quả về chi phí, hiệu suất cao, có bộ truyền động được tích hợp sẵn. Nó dựa trên công nghệ điều khiển hiện tại kỹ thuật số tiên tiến và có mô-men xoắn cao, tiếng ồn thấp và độ rung thấp.Các thông số hoạt động có thể lựa chọn chuyển đổi.

Động cơ bước tích hợp dòng ISM của JKONGMOTOR là động cơ bước tích hợp linh hoạt nhỏ gọn đáp ứng hầu hết mọi nhu cầu về hệ thống động cơ bước nhỏ gọn.Phạm vi lực từ 0,2 đến 25Nm ở kích thước mặt bích NEMA 17 (43mm) đến NEMA 43 (110mm). Ý tưởng cơ bản trong động cơ ISM là giảm thiểu chi phí lắp đặt nhưng cũng tạo ra một bộ phận được bảo vệ tốt hơn nhiều chống nhiễu điện Đây có thể là một vấn đề điển hình khi sử dụng cáp dài giữa bộ điều khiển và động cơ.Động cơ bước, cảm biến hội trường hoặc bộ mã hóa và thiết bị điện tử được JKONGMOTOR phát triển đặc biệt để chúng cùng nhau tạo thành một khối khép kín, nơi trình điều khiển và bộ điều khiển nguồn được gắn bên trong động cơ trong một phần kín.

1. 57mm Hybrid Nema 23 Đặc điểm kỹ thuật Genaral của động cơ bước tích hợp:

2, Tính năng củatích hợp trình điều khiển động cơ bước:

1): Công nghệ DSP 32-bit thế hệ mới.

2): Hỗ trợ giao thức MODBUS-RTU tiêu chuẩn.

3): Thiết bị đầu cuối chức năng đầu vào 4 chiều, thiết bị đầu cuối chức năng đầu ra 2 chiều.

4): Mômen xoắn giảm và tốc độ có thể đạt 3000 vòng / phút.

5): Đầu ra cảnh báo tích hợp để dễ dàng theo dõi và kiểm soát.

6): Điều chỉnh dòng điện một cách thông minh, giảm độ rung, tiếng ồn và nhiệt, đồng thời tăng hiệu suất lên 35%.

7): Dải điện áp: DC24 ~ 50V.

8): 16 phân khu có thể điều chỉnh, mặc định là 1000pulse / r.

9): Tốc độ cao và độ cứng tuyệt vời, tích hợp hoàn hảo của servo và bước.

10): Với các chức năng bảo vệ quá áp, quá áp, quá dòng và các chức năng bảo vệ khác.

11): Thiết kế tích hợp với động cơ truyền động.Dễ dàng lắp đặt, diện tích nhỏ và đi dây đơn giản.

3, Ứng dụng củađộng cơ bước truyền động tích hợp:

In ấn, AOI, liên kết bảng điều khiển, thiết bị chuyển, v.v. trong thiết bị liên quan đến PCB;các thiết bị liên quan đến camera như camera và vân tay;máy pha lê rắn, máy liên kết dây, máy pha chế, máy tách chùm, và máy băng gói trong bao bì.

4, Đặc điểm kỹ thuật chung của nema 23động cơ bước tích hợp:

5, Dữ liệu đạo đức:

6, Mô tả thiết bị đầu cuối:

Mô tả thiết bị đầu cuối
Ghim	Hàm số	Ghi chú	Sơ đồ giao diện
PWR	Chỉ số sức mạnh	Chỉ báo bật nguồn
ALM	Chỉ báo báo động	Chỉ báo câu cá báo động
X0-X3	4 đầu vào thiết bị đầu cuối	Thiết bị đầu cuối Đầu vào / Đầu ra, nguồn cấp tín hiệu 24V, hỗ trợ NPN và PNP hai chế độ đi dây, hỗ trợ sửa đổi phần mềm chức năng đầu cuối
XCOM	Đầu vào chung
Y0-Y1	2 đầu ra đầu ra
YCOM	Đầu ra chung
B-	Giao diện truyền thông RS485 1	2 bộ giao diện truyền thông RS485, được sử dụng cho kết nối vào và ra, tốc độ truyền mặc định là 115200, định dạng dữ liệu là: dữ liệu 8-bit, không có số kiểm tra, 1 bit dừng.
A +
B-	Giao diện truyền thông RS485 2
A +
+ DC	Thiết bị đầu cuối tích cực đầu vào nguồn	DC24 ~ 50V
GND	Nguồn điện đầu vào tiêu cực thiết bị đầu cuối

7, Thiết bị đầu cuối đầu vào / đầu ra:

8, Cài đặt công tắc DIP:

9, Cài đặt cổng nguồn:

10, Báo động phát hành:

Báo động phát hành:
Mã lỗi	Thông tin lỗi	Đèn cảnh báo ALM	Đặt lại
Err1: (0x01)	Quá dòng hoặc ngắn mạch pha-pha		Đặt lại nguồn điện
Err2: (0x02)	Điện áp nguồn quá cao		Khóa / Tự động đặt lại
Lỗi 3: (0x03)	Điện áp nguồn quá thấp		Khóa / Tự động đặt lại
Err5: (0x05)	Hết torlance		Đặt lại nguồn điện

11, Môi trường sử dụng:

12, Kích thước sản phẩm: (Đơn vị = mm)

13, Thiết kế tùy chỉnh:

Nếu động cơ này không phù hợp với yêu cầu của bạn.Vui lòng liên hệ với chúng tôi, Chúng tôi có thể tùy chỉnh trục / cuộn dây / lắp mặt bích / cáp / đầu nối / Bộ mã hóa / Phanh / Hộp số và các loại khác.Chúng tôi sẽ sát cánh cùng bạn và nhóm của bạn để thiết kế một động cơ phù hợp với nhu cầu chính xác của ứng dụng của bạn.Tất cả Kỹ thuật và Hỗ trợ được thực hiện trong nhà.

14, Các loại trục tùy chỉnh:
