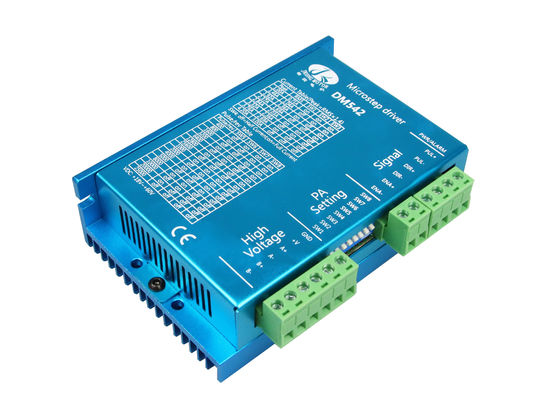

Bộ điều khiển bước hai pha DC 20V 1A - 4.2A DM542 với độ rung thấp

Overview

DM542 là trình điều khiển bước kỹ thuật số hiệu suất cao thế hệ mới dựa trên DSP với thuật toán điều khiển nâng cao.Động cơ được điều khiển bởi DM542 có thể chạy với tiếng ồn nhỏ hơn nhiều và ít rung hơn nhiều so với các động cơ khác trên thị trường.DM542 sở hữu tính năng giảm tiếng ồn, độ rung thấp hơn và nhiệt độ thấp hơn.Điện áp của DM542 là DC 20V-50V.Nó phù hợp cho tất cả các động cơ bước lai 2 pha có dòng điện nhỏ hơn 4,20A.Có 15 loại bước vi mô của DM542.Số bước tối đa của DM542 là 25600 bước / vòng (bước nhỏ là 1/128).Phạm vi hiện tại của nó là 1.0A-4.20A, và dòng điện đầu ra của nó có 8 gian hàng.DM542 có các chức năng bảo vệ bán dòng, quá áp, dưới áp và quá dòng tự động.

Cchỉ báo ommon của trình điều khiển động cơ bước 2 pha

Động cơ bước và truyền động bước là gì?

Động cơ bước là một động cơ đặc biệt được sử dụng đặc biệt để điều khiển chính xác tốc độ và vị trí.Nó chạy từng bước với một góc cố định (gọi là "góc bước"), nên được gọi là động cơ bước.Đặc điểm của nó là không có sai số tích lũy.Nó nhận mọi tín hiệu xung từ bộ điều khiển và động cơ chạy ở một góc cố định dưới sự điều khiển của trình điều khiển, vì vậy nó được sử dụng rộng rãi trong các điều khiển vòng hở khác nhau.

Trình điều khiển bước là một bộ khuếch đại công suất có thể làm cho động cơ bước chạy.Nó có thể chuyển đổi tín hiệu xung được gửi bởi bộ điều khiển thành tín hiệu nguồn của động cơ bước.Tốc độ của động cơ tỷ lệ thuận với tần số xung, do đó, tần số xung điều khiển có thể được điều chỉnh chính xác.Định vị chính xác có thể đạt được bằng cách kiểm soát số lượng xung.

Phân khúc trình điều khiển là gì?Mối quan hệ giữa tốc độ của động cơ bước và tần số xung là gì?

Do cấu trúc độc đáo của động cơ bước, nó được đánh dấu bằng "Góc bước vốn có của động cơ" khi rời khỏi nhà máy (ví dụ: 0,9 ° / 1,8 °, cho biết rằng góc quay của mỗi bước của nửa bước là 0,9 ° và của cả bước là 1,8 °).

Tuy nhiên, trong nhiều trường hợp và điều khiển chính xác, Góc toàn bộ bước quá lớn, ảnh hưởng đến độ chính xác của điều khiển và độ rung quá lớn, vì vậy cần nhiều bước để hoàn thành một bước tự nhiên của động cơ Góc, được gọi là truyền động chia nhỏ, thiết bị điện tử có thể đạt được chức năng này được gọi là trình điều khiển phân khu.

Các ứng dụng của trình điều khiển động cơ bước

Nó có thể được ứng dụng trong nhiều loại thiết bị và dụng cụ tự động hóa quy mô nhỏ, chẳng hạn như máy dán nhãn, máy cắt, máy đóng gói, máy vẽ, máy khắc, máy CNC, v.v.Nó luôn hoạt động tốt khi được sử dụng trong các thiết bị đòi hỏi độ rung thấp, tiếng ồn thấp, độ chính xác cao và tốc độ cao.
