| Nguồn gốc: | Giang Tô, Trung Quốc (Đại lục) |
| Hàng hiệu: | Jkongmotor |
| Chứng nhận: | CE, ROHS,ISO9001,REACH |
| Số mô hình: | JK86BLS71-24 |
| Số lượng đặt hàng tối thiểu: | 10 chiếc |
|---|---|
| Giá bán: | US$58-$88.00 |
| chi tiết đóng gói: | <i>with export carton .</i> <b>với thùng carton xuất khẩu.</b> <i>big quantity with pallet</i> <b>số |
| Thời gian giao hàng: | Đối với mẫu, 7-15 ngày / Đối với lô, 15-25 ngày |
| Điều khoản thanh toán: | T/T, paypal, Công Đoàn Phương Tây, L/C |
| Khả năng cung cấp: | 100000 chiếc / tháng |
| Name: | Bldc Motors With RS485 Controller driver board | Holding Torque: | 0.7N.m |
|---|---|---|---|
| Body Length: | 84.5mm | Number of phase: | 3phase |
| Number of Poles: | 8 | Rated voltage: | 220v |
| rated speed: | 3000rpm | rated power: | 400w |
| Matching driver: | driver board with RS485 | Current: | 6.3A |
| Điểm nổi bật: | Động cơ Bldc 400w,Động cơ Bldc điều khiển RS485,Động cơ DC không chổi than 220V |
||
220V 3000Rpm 400w Bldc động cơ với RS485 Controller bảng điều khiển
JK86BLS71-24+ bảng điều khiển với RS485, cách ly an toàn điện áp cao và thấp; điều khiển động cơ FOC không cảm ứng vector, 400W 220VAC, công suất lên đến 400w
1Thông số kỹ thuật của động cơ DC không chải:
Tên sản phẩm: Động cơ DC không chải Số pha: 3 pha
Số người Ba Lan: 4 người Ba Lan /8 người Ba Lan /10 người Ba Lan
Năng lượng: 24v / 36v / 48v / 310v
Tốc độ định số: 3000rpm /4000rpm /hoặc tùy chỉnh
Động lực định số: Tùy chỉnh
Lưu lượng điện: tùy chỉnh
Sức mạnh: 23w ~ 2500W
| Mô hình | JK86BLS71-24 |
| Điện áp | 220V |
| Vòng xoắn | 0.7N.m |
| Tốc độ | 3000 vòng/phút |
| Hiện tại | 6.3A |
| Sức mạnh | 400w |
| Chiều dài cơ thể | 84.5mm |
| Loại | Động cơ bldc với cảm biến hall |
Xin lưu ý: Tùy chỉnh chấp nhận, chẳng hạn như bộ mã hóa, hộp số khác nhau, phanh, hoặc các thông số khác mà khách hàng cần.
| Dòng sản phẩm | Người Ba Lan không. | Điện áp định số | Tốc độ định số | Động lực định số | Năng lượng định giá | Chiều dài động cơ |
| Động cơ BLDC 42mm | 8 | 24v | 4000 vòng/phút | 0.0625~0.25N.m | 26 ~ 105w | 41~100mm |
| Động cơ BLDC 57mm | 4 | 36v | 4000 vòng/phút | 0.055~0.44N.m | 23~184w | 37~107mm |
| Động cơ BLDC 60mm | 8 | 48v | 3000 vòng/phút | 0.3~1.2N.m | 94 ~ 377w | 78~120mm |
| Động cơ BLDC 80mm | 4 | 48v | 3000 vòng/phút | 0.35~1.4N.m | 110 ~ 440w | 78~138mm |
| Động cơ BLDC 86mm | 8 | 48v | 3000 vòng/phút | 0.35~2.1N.m | 110 ~ 660w | 71 ~ 138,5mm |
| Động cơ BLDC 110mm | 8 | 310v | 3000 vòng/phút | 1.65 ~ 6.6N.m | 518 ~ 2073w | 83~173mm |
| Động cơ BLDC 130mm | 10 | 310v | 3000 vòng/phút | 2.39~11.94N.m | 750 ~ 2500w | 115 ~ 190mm |
| Trên đây chỉ cho các sản phẩm đại diện, các sản phẩm theo yêu cầu đặc biệt có thể được thực hiện theo yêu cầu của khách hàng. | ||||||
mtor
2.Specification điện của động cơ bldc:
| Mô hình | ||||||
| Thông số kỹ thuật | Đơn vị | JK86BLS58 | JK86BLS71 | JK86BLS84 | JK86BLS98 | JK86BLS125 |
| Số Phá | Giai đoạn | 3 | ||||
| Umber Of Ba Lan | Người Ba Lan | 8 | ||||
| Điện áp định số | VDC | 48 | ||||
| Tốc độ định số | Rpm | 3000 | ||||
| Động lực định số | N.m | 0.35 | 0.7 | 1.05 | 1.4 | 2.1 |
| Lưu lượng điện | Amps | 3 | 6.3 | 9 | 11.5 | 18 |
| Năng lượng định giá | W | 110 | 220 | 330 | 440 | 660 |
| Động lực đỉnh | N.m | 1.05 | 2.1 | 3.15 | 4.2 | 6.3 |
| Lưu lượng cao nhất | Amps | 9 | 19 | 27 | 35 | 54 |
| E.M.F trở lại | V/Krpm | 13.7 | 13 | 13.5 | 13.7 | 13.5 |
| Động lực hằng số | N.m/A | 0.13 | 0.12 | 0.13 | 0.13 | 0.13 |
| Trọng lực rotor | g.cm2 | 400 | 800 | 1200 | 1600 | 2400 |
| Chiều dài cơ thể | mm | 71 | 84.5 | 98 | 115.5 | 138.5 |
| Trọng lượng | Kg | 1.5 | 1.9 | 2.3 | 2.7 | 4 |
| Cảm biến | Honeywell | |||||
| Lớp cách nhiệt | B | |||||
| Mức độ bảo vệ | IP30 | |||||
| Nhiệt độ lưu trữ | -25 ̊+70°C | |||||
| Nhiệt độ hoạt động | -15 ̊+50°C | |||||
| Độ ẩm làm việc | <= 85% RH | |||||
| Môi trường làm việc | Không có ánh sáng mặt trời trực tiếp, không có khí ăn mòn, khí dễ cháy, sương mù dầu, không bụi. | |||||
| Độ cao | 1000m trở xuống | |||||

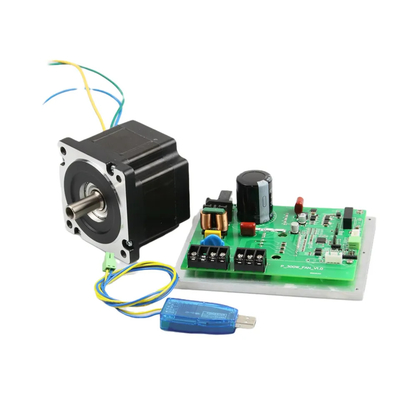

3. Hình ảnh của JK86BLS71-24 Với bảng điều khiển RS485:
4- Thiết bị sản xuất:
5Quá trình sản xuất:
6- Được tùy chỉnh.củaĐộng cơ điện không chải:
7Ưu điểmcủa động cơ bldc vuông 4000 rpm:
Độ ổn định tốc độ
Các cảm biến hiệu ứng Hall được xây dựng trong động cơ BLDC phát hiện sự thay đổi về cực từ cực N sang cực S khi rotor đang quay.tốc độ của rotor được xác địnhThông tin này sau đó được đưa vào mạch ổ để điều chỉnh tốc độ của chuỗi chuyển đổi.
Hoạt động tốc độ cao
Các hệ thống DC chải và không chải cung cấp mô-men xoắn phẳng trong phạm vi tốc độ rộng trong khi động cơ AC thường mất mô-men xoắn khi tốc độ tăng.
