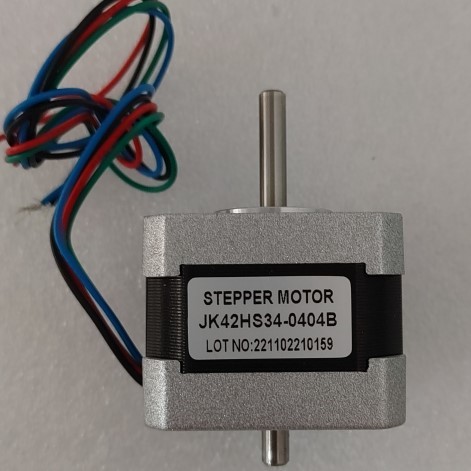

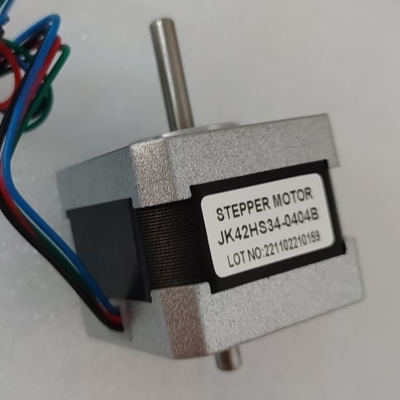

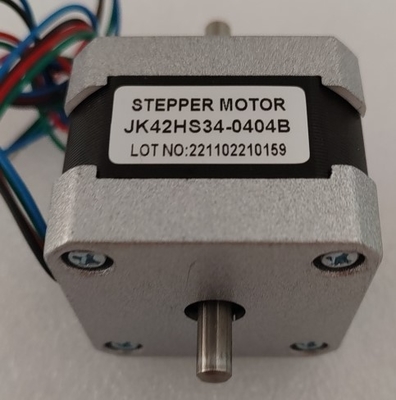

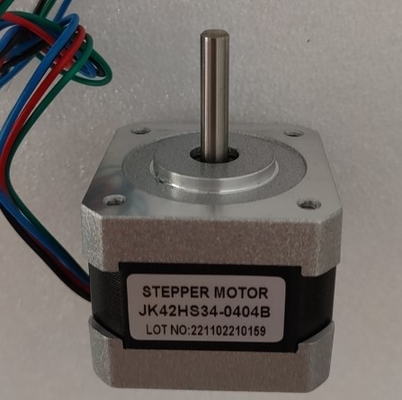

IMPULSE IM42HS34 Nema 17 Động cơ bước 42HS34-0404B Với trục kép cho máy in 3D

IMPULSE IM42HS34 nema 17 động cơ bước 42HS34-0404B với trục kép cho máy in 3D


1Thông số kỹ thuật chung:

• góc bước: 1,8°
• Độ chính xác góc bước: ± 5% ((trong bước đầy đủ, không có tải)
• Độ chính xác kháng cự: ± 10%
• Độ chính xác cảm ứng: ± 20%
• Nhiệt độ tăng: 80°Cmax
• Nhiệt độ xung quanh: -20°C~+50°C
• Kháng cách nhiệt: 100 MΩ Min. ,500VDC
• Năng lượng điện đệm: 500VAC trong 1 phút
• Động lực của trục: 0.02Max. (450g-load)
• Động tác trục trục: 0,08Max. (450g-load)
• Max. lực phóng xạ: 28N (20mm từ sườn)
• Lực trục tối đa: 10N

2. NEma 11 Động cơ bướcThông số kỹ thuật điện:

Khớp với trình điều khiển động cơ bước:JK0220


3.Động cơ bước tốc độ caoKích thước: (Đơn vị=mm)

Ưu điểm

• Chi phí kiểm soát thấp đạt được
• Vòng xoắn cao khi khởi động và tốc độ thấp
• Độ cứng
• Sự đơn giản của việc xây dựng
• Có thể hoạt động trong hệ thống điều khiển vòng mở
• Bảo trì thấp
• Ít khả năng bị trì hoãn hoặc trượt
• Sẽ hoạt động trong bất kỳ môi trường nào
• Có thể được sử dụng trong robot ở quy mô rộng.
• Độ tin cậy cao
• góc quay của động cơ là tỷ lệ thuận với xung đầu vào.
• Động cơ có mô-men xoắn đầy đủ khi dừng lại (nếu cuộn dây được kích hoạt)
• Định vị chính xác và khả năng lặp lại chuyển động vì động cơ bước tốt có độ chính xác 3 ± 5% của một bước và lỗi này không tích lũy từ bước này sang bước tiếp theo.
• Phản ứng tuyệt vời với khởi động / dừng / lùi.
• Rất đáng tin cậy vì không có bàn chải tiếp xúc trong động cơ. Do đó, tuổi thọ của động cơ chỉ đơn giản là phụ thuộc vào tuổi thọ của vòng bi.
• Phản ứng của động cơ đối với xung đầu vào kỹ thuật số cung cấp điều khiển vòng mở, làm cho động cơ đơn giản hơn và ít tốn kém hơn để điều khiển.
• Có thể đạt được xoay đồng bộ tốc độ rất thấp với tải được kết nối trực tiếp với trục.
• Một loạt các tốc độ quay có thể được thực hiện vì tốc độ tỷ lệ với tần số của xung đầu vào.

Ứng dụng

Động cơ bước được điều khiển bởi máy tính là một loại hệ thống định vị điều khiển chuyển động.Chúng thường được điều khiển kỹ thuật số như là một phần của một hệ thống vòng mở để sử dụng trong các ứng dụng giữ hoặc định vị.

Trong lĩnh vực laser và quang học, chúng thường được sử dụng trong các thiết bị định vị chính xác như thiết bị điều khiển tuyến tính, các giai đoạn tuyến tính, các giai đoạn xoay, máy đo độ và gắn gương.Các sử dụng khác là trong máy đóng gói, và vị trí của các giai đoạn thử nghiệm van cho các hệ thống điều khiển chất lỏng.

Về mặt thương mại, động cơ bước được sử dụng trong ổ đĩa mềm, máy quét phẳng, máy in máy tính, đồ họa, máy đánh bạc, máy quét hình ảnh, ổ đĩa nhỏ, ánh sáng thông minh, ống kính máy ảnh,Máy CNC và, gần đây hơn, trong máy in 3D.
